Enfriadores de aire tubulares: Guía completa para refrigeración industrial

En el ámbito de las soluciones de refrigeración industrial, los enfriadores tubulares de aire destacan por ser sistemas fiables, eficientes y versátiles. Diseñados para satisfacer las necesidades de refrigeración de diversas industrias, estos enfriadores combinan la robustez de los intercambiadores de calor tubulares con la comodidad de la tecnología de refrigeración por aire. Este artículo explora sus principios de funcionamiento, componentes clave, ventajas, aplicaciones y consideraciones para una selección óptima.

¿Qué es un enfriador enfriado por aire de carcasa y tubos?

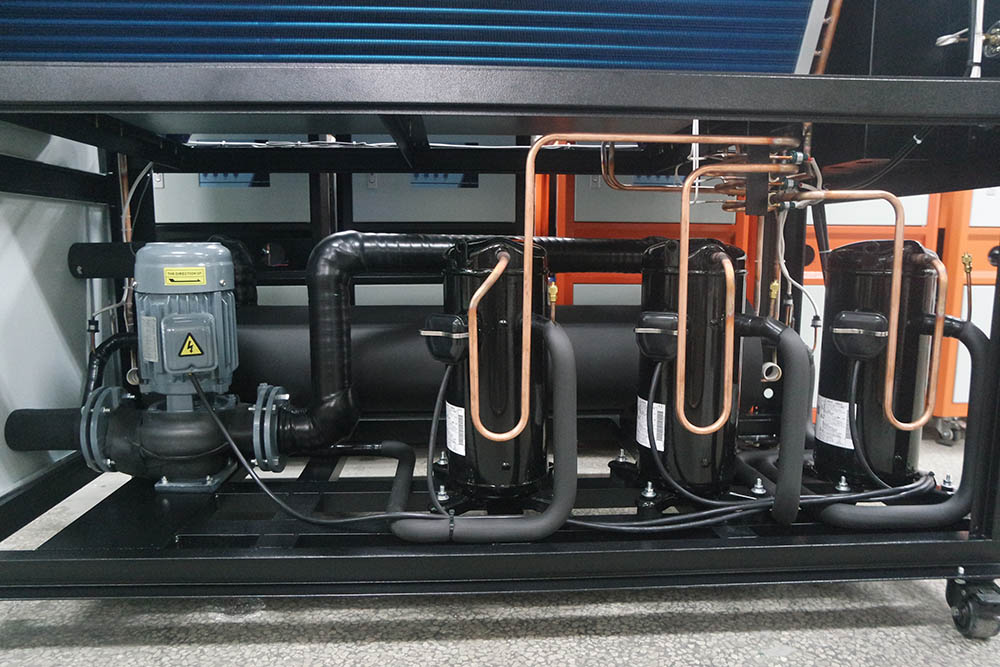

Una carcasa y un tubo enfriador enfriado por aire Es un dispositivo mecánico que extrae calor de un proceso o espacio mediante la circulación de refrigerante a través de una serie de tubos encerrados en una carcasa. A diferencia de los enfriadores de agua, estos sistemas utilizan aire ambiente como medio de refrigeración, eliminando la necesidad de una torre de refrigeración o suministro de agua independiente. Los componentes principales incluyen:

1. Compresor: Impulsa la circulación del refrigerante y aumenta su presión.
2. Condensador de carcasa y tubos: la carcasa alberga múltiples tubos donde el refrigerante de alta presión libera calor al aire que los ventiladores soplan sobre los tubos.
3. Evaporador: Absorbe el calor del fluido del proceso (como agua o glicol) a través de las superficies de los tubos.
4. Válvula de expansión: Reduce la presión del refrigerante, permitiéndole absorber calor en el evaporador.

¿Cómo funcionan los enfriadores de aire refrigerados por carcasa y tubos?

El ciclo de trabajo sigue el principio de refrigeración por compresión de vapor:

1. Compresión: El compresor toma vapor de refrigerante de baja presión y baja temperatura y lo comprime en vapor de alta presión y alta temperatura.
2. Condensación: El vapor refrigerante caliente fluye hacia el condensador tubular. Al ser impulsado el aire ambiente sobre los tubos por ventiladores axiales o centrífugos, el refrigerante libera calor y se condensa en líquido.
3. Expansión: El refrigerante líquido pasa a través de la válvula de expansión, donde su presión cae significativamente, provocando que se vaporice parcialmente y entre al evaporador a baja temperatura.
4. Evaporación: En el evaporador, el refrigerante a baja temperatura absorbe calor del fluido de proceso que circula por los tubos, enfriándolo mientras el refrigerante se vaporiza. El vapor regresa al compresor para repetir el ciclo.

Ventajas clave de los enfriadores de aire de carcasa y tubos

1. 1. Alta eficiencia y rendimiento
2. El diseño del intercambiador de calor de carcasa y tubo ofrece una gran superficie de transferencia de calor, lo que promueve un intercambio de calor eficiente entre el refrigerante y el medio de enfriamiento (aire o fluido de proceso).
3. Los diseños avanzados de tubos con aletas en el condensador mejoran la transferencia de calor del lado del aire, lo que reduce el consumo de energía en comparación con los modelos más antiguos.
4. 2. Bajos requisitos de mantenimiento
5. Los sistemas enfriados por aire eliminan la necesidad de tratamiento de agua, limpieza de torres de enfriamiento y problemas relacionados como la formación de incrustaciones o el crecimiento microbiano, lo que reduce significativamente los costos de mantenimiento.
6. La construcción robusta de los componentes de carcasa y tubo garantiza una larga vida útil con un tiempo de inactividad mínimo.
7. 3. Instalación flexible
8. No es necesario contar con un suministro de agua específico ni con una torre de enfriamiento, lo que los hace ideales para lugares con escasez de agua o limitaciones de espacio.
9. Se pueden instalar en exteriores, liberando valioso espacio interior, y son adecuados tanto para nuevas construcciones como para la modernización de sistemas existentes.
10. 4. Amplia gama de capacidades de refrigeración
11. Disponibles en varios tamaños, desde pequeñas unidades que proporcionan unas pocas toneladas de refrigeración hasta sistemas a gran escala capaces de cientos de toneladas, lo que los hace adecuados para diversas aplicaciones industriales y comerciales.

Aplicaciones típicas de enfriadores de aire de carcasa y tubos

1. Procesos industriales
2. Fabricación: Refrigeración de maquinaria, herramientas y líneas de producción en industrias como la del plástico, la química, la farmacéutica y la de procesamiento de alimentos.
3. Centros de datos: Mantener temperaturas óptimas para las salas de servidores y la infraestructura de TI para evitar el sobrecalentamiento y garantizar un funcionamiento continuo.
4. Sistemas HVAC: Suministro de agua fría para aire acondicionado en edificios comerciales, hoteles, hospitales y grandes complejos.
5. Configuraciones comerciales
6. Supermercados y Cámaras Frigoríficas: Sistemas de refrigeración para conservar productos perecederos.
7. Cervecerías y destilerías: control de temperaturas de fermentación y equipos de procesamiento de enfriamiento.
8. Energía renovable
9. Refrigeración en sistemas solares térmicos, aplicaciones geotérmicas y sistemas de control de turbinas eólicas para mantener una conversión de energía eficiente.

Cómo elegir el enfriador de aire tubular adecuado

1. Requisitos de capacidad de refrigeración

Determine la carga de refrigeración necesaria (en toneladas o kW) en función del calor generado por el proceso o el espacio. Considere factores como la temperatura ambiente, el caudal del fluido de proceso y el diferencial de temperatura.

2. Calificaciones de eficiencia energética

Busque enfriadores con un COP (coeficiente de rendimiento) y un EER (coeficiente de eficiencia energética) altos para minimizar los costos de energía. Las unidades modernas suelen incorporar variadores de velocidad para el compresor y los ventiladores, que ajustan la potencia según la demanda.

3. Condiciones ambientales

Evalúe la temperatura, la humedad y la calidad del aire ambiente en el lugar de instalación. Los entornos con alto contenido de polvo o corrosivos pueden requerir protecciones adicionales, como tubos de acero inoxidable o recubrimientos mejorados para las aletas.

4. Consideraciones sobre el ruido

En áreas urbanas o residenciales, elija enfriadores con características de amortiguación de sonido, como recintos acústicos o ventiladores de bajo ruido, para cumplir con las regulaciones de ruido.

5. Reputación y soporte del fabricante

Opte por fabricantes de buena reputación que ofrezcan soporte técnico integral, pautas de instalación detalladas y disponibilidad confiable de repuestos.

Consejos de mantenimiento para una mayor longevidad

Limpieza regular: Limpie periódicamente las aletas del condensador para eliminar el polvo, los residuos y la pelusa que pueden obstaculizar la transferencia de calor.

Lubricación: Mantenga una lubricación adecuada de los motores y cojinetes del ventilador para reducir la fricción y el desgaste.

Control de refrigerante: controle los niveles y la presión del refrigerante para garantizar un rendimiento óptimo y detectar fugas de forma temprana.

Inspecciones del sistema eléctrico: Verifique el cableado, las conexiones y los paneles de control para detectar signos de daños o conexiones sueltas.

Conclusión

Los enfriadores tubulares refrigerados por aire ofrecen una solución práctica y eficiente para una amplia gama de aplicaciones, combinando las ventajas de una robusta tecnología de intercambio de calor con la simplicidad de la refrigeración por aire. Al comprender sus principios de funcionamiento, ventajas y criterios de selección, las empresas pueden tomar decisiones informadas para satisfacer eficazmente sus necesidades de refrigeración. Ya sea para procesos industriales, HVAC comercial o sistemas de energía renovable, estos enfriadores ofrecen un rendimiento fiable, eficiencia energética y bajo mantenimiento, lo que los convierte en una valiosa inversión para cualquier operación con un uso intensivo de la refrigeración.

Para obtener más información sobre cómo seleccionar el enfriador enfriado por aire de carcasa y tubos ideal para sus necesidades específicas, comuníquese con nuestro equipo de expertos hoy mismo.
